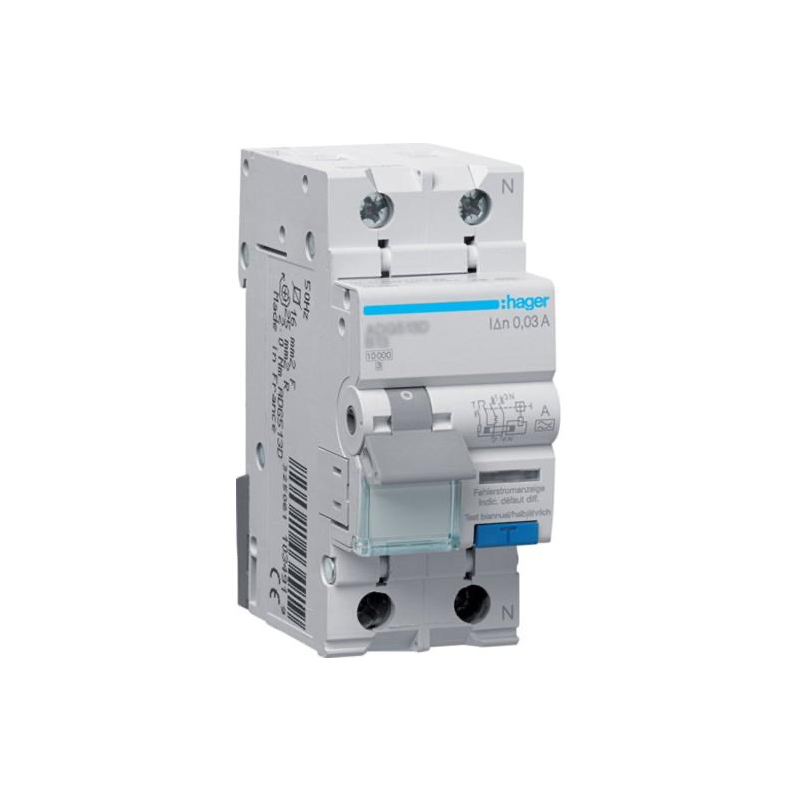

Hager FI-LS-Schalter, Kennlinie C, 13A, 30mA, 1+N, Typ A – G – ADG563D

Hager FI-LS-Schalter ADG563D – 13A, 30mA, 1+N, Typ A – G, Kennlinie C – Zuverlässiger Schutz für Ihre Stromkreise

Der Hager FI-LS-Schalter ADG563D kombiniert Fehlerstromschutz (FI) und Leitungsschutz (LS) in einer einzigen, zuverlässigen Lösung. Mit 13A Nennstrom, 30mA Fehlerstromschutz, der Kennlinie C und Typ A – G ist dieser Schalter besonders für Anwendungen mit mittleren Einschaltströmen geeignet, wie sie in Induktivlasten oder elektrischen Geräten vorkommen. Die kurzzeitverzögerte Kennlinie G sorgt dafür, dass der Schalter in Situationen mit kurzfristig hohen Einschaltströmen nicht unnötig auslöst.

Produktmerkmale des Hager FI-LS-Schalters ADG563D:

• Nennstrom: 13 A – Geeignet für Stromkreise in Wohnhäusern, Büros und kleinen Gewerbeeinrichtungen, die mit elektrischen Geräten arbeiten.
• Fehlerstromschutz: 30 mA – Schützt Menschen vor gefährlichen Fehlerströmen und gewährleistet eine sichere Stromversorgung in Haushalten und Industriebauten.
• Kennlinie C: Diese Kennlinie ist perfekt für Anwendungen, die mittlere bis hohe Einschaltströme haben, z. B. bei Motoren oder Heizungsanlagen. Sie ermöglicht das zuverlässige Schalten ohne unnötige Auslösungen.
• Typ A – G: Typ A schützt gegen Wechselstromfehlerströme sowie glatte Fehlerströme aus elektronischen Geräten, während die kurzzeitverzögerte Auslösekennlinie G für die Verwendung mit Induktivlasten geeignet ist, bei denen hohe Einschaltströme auftreten können.
• Polanzahl: 1+N (1 polig + Neutralleiter) – Ideal für einphasige Stromkreise in Haushalten und kleinen Betrieben.
• DIN-Schienenmontage: Einfach zu installieren auf einer DIN-Schiene, was eine schnelle und bequeme Montage ermöglicht.

Technische Details:

• Produktbezeichnung: Hager FI-LS-Schalter ADG563D
• Artikelnummer: ADG563D
• Nennstrom: 13 A
• Fehlerstromschutz: 30 mA
• Kennlinie: C (für mittlere bis hohe Einschaltströme)
• Typ: A – für Wechselstromfehlerströme und glatte Fehlerströme
• Kurzzeitverzögerung: Kennlinie G (ideal für Geräte mit hohen Einschaltströmen)
• Polanzahl: 1+N (1 polig + Neutralleiter)
• Montage: DIN-Schiene (EN 60715)
• Bauform: 2 TE (Teilungseinheiten)
• Schaltvermögen: 6 kA (nach EN 60898-1)
• Betriebsspannung: 230 V AC
• Normen: EN 61009-1, EN 60898-1
• Schutzart: IP20
• Bauform: 2 TE

Vorteile des Hager FI-LS-Schalters ADG563D:

• Zuverlässiger Schutz: Der FI-LS-Schalter schützt Ihre Installation zuverlässig vor Fehlerströmen und Überlastungen und sorgt somit für mehr Sicherheit.
• Kennlinie C und Typ A – G: Ideal für Geräte mit mittleren Einschaltströmen oder Induktivlasten, die anfänglich hohe Ströme ziehen. Die kurzzeitverzögerte Auslösung sorgt für eine zuverlässige Schaltung ohne unnötige Auslösungen.
• Einfache Installation: Die DIN-Schienenmontage macht die Installation des Schalters einfach und schnell, und spart wertvolle Zeit bei der Installation.
• Vielseitige Anwendungsgebiete: Der ADG563D eignet sich für die Absicherung von Stromkreisen in Wohnhäusern, Gewerbebauten und Industrieanlagen, in denen mit Motoren, Heizsystemen oder anderen Geräten mit hohen Einschaltströmen gearbeitet wird.
• Sicherheitsnormen: Der Schalter entspricht den europäischen Normen EN 61009-1 und EN 60898-1, wodurch höchste Sicherheitsstandards gewährleistet sind.

Anwendungsbereiche:

Der Hager FI-LS-Schalter ADG563D ist besonders geeignet für:

• Privathaushalte zur Absicherung von allgemeinen Stromkreisen und Haushaltsgeräten
• Büros und gewerbliche Anwendungen mit Heizungen, Klimaanlagen und induktiven Lasten
• Industriebauten, in denen Motoren oder Geräte mit hohen Einschaltströmen betrieben werden
• Elektronische Geräte, die durch Typ A-Schutz vor Wechselstromfehlerströmen und glatten Fehlerströmengeschützt werden müssen

Fazit:

Der Hager FI-LS-Schalter ADG563D ist die perfekte Lösung für die sichere Absicherung Ihrer elektrischen Installationen. Mit seiner Kennlinie C und der Typ A – G-Eigenschaft sorgt der Schalter dafür, dass auch Geräte mit hohen Einschaltströmen sicher betrieben werden können, ohne unnötige Auslösungen. Die DIN-Schienenmontagegarantiert eine schnelle und einfache Installation, und durch die Einhaltung der europäischen Sicherheitsnormen bietet der Schalter höchsten Schutz. Vertrauen Sie auf den ADG563D für die Zuverlässigkeit und Sicherheit Ihrer elektrischen Installationen.

Herstellerartikelnummer: ADG563D
Artikelnummer: VER0223
